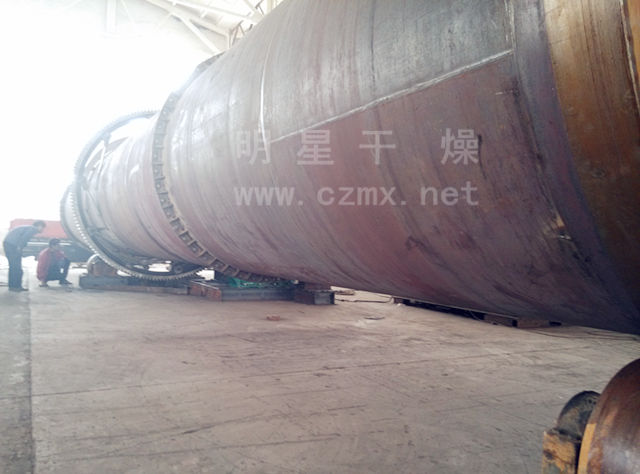

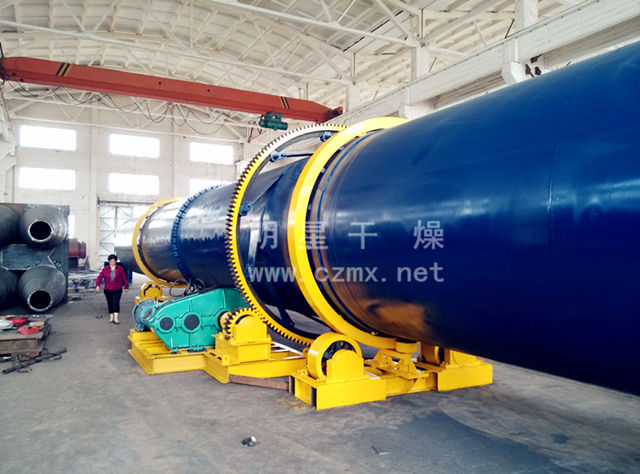

HG直接加熱式回轉干燥窯

工作原理:　

回轉式烘干機主要由回轉體、擋料板、傳動裝置、支承裝置等部件組成。其工作原理：利用擺布合理，角度交替變更均布于筒體內的揚料板，把含水物料拋灑在旋轉的筒體內，經熱氣流把水份從物料中分泌出來，變成水蒸氣排放于大氣中而進行干燥。

　濕物料加入干燥機后，在筒內均勻布的抄板器翻動下，物料在干燥機內均勻分布與分散，并與并流（逆流）的熱空氣充分接觸，加快了干燥傳熱，傳質．在干燥過程中，物料在帶有傾斜度的抄板和熱氣流的作用下，可調控地運動至干燥機另一段星形卸料閥排出成品．

特點:

●轉筒干燥機械化程度高，生產能力較大．
●流本通過筒體阻力小，功耗低．
●對物料特性的適應性比較強．強壯
●操作穩定，操作費用較低，產品干燥的均勻性好．

主要用途：

適用于化工,礦山,冶金等行業大顆粒,比重大物料干燥,如:礦石,高爐礦渣,煤,金屬粉末,磷肥,硫銨.對用特殊要求的粉狀,顆粒狀物料的干燥.如:HP發泡劑,酒糟渣,輕質碳酸鈣,活性白土,磁粉,石墨,藥渣.要求低溫干燥,且需大批量連續干燥的物料.

形式	直接加熱順流式	直接加熱順流式	直接加熱逆流式	直接加熱逆流式	復合加熱	復合加熱
物料種類kg/h	礦石	HP發泡劑	高爐礦渣	硫胺	磷肥	煤
處理最	1000	466	15000	20000	5000	1000
初含水量%	³⁰	13	6	1.5	6.5	30
終含水量%	15	0.3	1	0.1	0.1	15
平均粒徑mm	6.5	0.05	4.7	0.5-1.7	5	6.5
物料堆積重度kg/m³	770	800	1890	1100	750	770
熱風量kg/h	39000	5400	10750	9800	16000	39000
入口氣體溫度℃	600	165	500	180	570	600
物料出口溫度℃	150	42	100	70	75	150
加熱方式	煤氣	重油	燃煤熱風爐	蒸氣電加熱	重油	重油
裝料系數%		6.3	7	7.5	18
轉速r.p.m	4	4	3.5	3	2	4
傾斜度m/m	0.04	0.005	0.03	0.05	0.043	0.04
抄板數目	12	24	12	12	內筒處面8外筒內面16	6 12
干燥器直徑m	2.0	1.5	2	2.0	外筒2內筒0.84	外筒2.4內筒0.95
干燥器長度m	20	12	17	10	16	2.0
驅動功率kw	22	7.5	15	11	15	22

　　回轉式烘干機應用于礦渣、粘土、石灰石等物料的烘干，主要用于水泥、化工、冶金、建材等行業。具有烘干能力大，運轉平衡，能耗低，操作方便，產量高等優點。

型號參數：

規 格 m Model	直徑 mm Diameter	長度 mm Length	產量 t/h Capacity	轉速r/min Speed	傾斜度% Inclined degree	電動機Motor		減速器	重量t Weight
規 格 m Model	直徑 mm Diameter	長度 mm Length	產量 t/h Capacity	轉速r/min Speed	傾斜度% Inclined degree	型號 Model	功率kw Power	型號 Model	重量t Weight
Ф1.5×12	Ф1500	12000	6-9	1.4-7	5	YCT-225-4B	15	JZQ500	18.6
Ф1.5×14	Ф1500	14000	7-10	1.4-7	5	YCT-225-4B	15	JZQ650	17.9
Ф1.6×14	Ф1600	14000	8-11	1.4-7	5	YCT-225-4B	15	JZQ650	18.6
Ф1.8×14	Ф1800	14000	9-13	3.5-6.5	5	YCT-225-4B	15	JZQ650	20.85
Ф2.0×14	Ф2000	14000	11-16	2.2-7.4	5	YCT-250-4A	18.5	JZQ750	23.2
Ф2.2×12	Ф2200	12000	12-17	2.2-7.4	5	YCT-250-4B	22	JZQ750	30.3
Ф2.2×14	Ф2200	14000	14-20	2.2-7.4	5	YCT-250-4B	22	JZQ750	32.23
Ф2.4×18	Ф2400	18000	21-31	2.2-7.4	4	YCT-280-4A	30	JZQ850	45
Ф2.4×20	Ф2400	20000	23-34	2.2-7.4	4	YCT-315-4A	37	JZQ850	54
Ф2.4×22	Ф2400	22000	26-38	2.2-7.4	4	YCT-315-4A	37	JZQ850	58
Ф2.6×20	Ф2600	20000	28-40	2.2-7.4	4	YCT-315-4B	45	ZQ100	60.5
Ф2.6×24	Ф2600	24000	33-48	2.2-7.4	4	YCT-315-4B	45	ZQ100	72.7
Ф3.0×20	Ф3000	20000	35-54	8.4-3.85	4	YCT-355-4A	55	ZL100	86
Ф3.0×25	Ф3000	25000	46-64	8.4-3.85	4	YCT-355-4B	75	ZL100	96
Ф3.0×28	Ф3000	28000	52-74	8.4-3.85	4	YCT-355-4B	75	ZL100	122
Ф3.2×25	Ф3200	25000	60-80	2.4-7.6	4	YCT-355-4C	90	ZL115	119
